新的设计




造一个三体的 Amaran 还是一件比较复杂,所以不够便宜的事情,而且重量也太大,两个人是搬不动的。我原来设计的最重的部分是铝合金,玻璃钢的船体并不重。所以我就想了一个办法,把三体帆船与单体帆船的优势联合在一起。我这个 Amaran2 的设计,船头是三体帆船的船头,对海浪的阻力非常小。但它的船中和船尾却有单体帆船和帆板的优势,滑流非常顺。如果风大、下风边潜下去也不影响,仅增加稳定性,不增加阻力。桅杆和帆都不变。我这个 Amaran2 的设计不仅能省掉铝合金的框架,还能省掉稳向板和放入稳向板的缝隙,因为船体与稳向板是一体的。而且,我设计的三个稳向板还能保证在船有斜度时候的效果,又能让它在岸上站得稳。这个新设计适合两个人玩,包括有两个吊裤,玩起来比原来的设计更刺激。但主要的优势是:除了桅杆、帆、绳索和舵之外的,全部是玻璃钢做的一个一体的船体。只要模具做好了,造船就好简单、快和便宜。

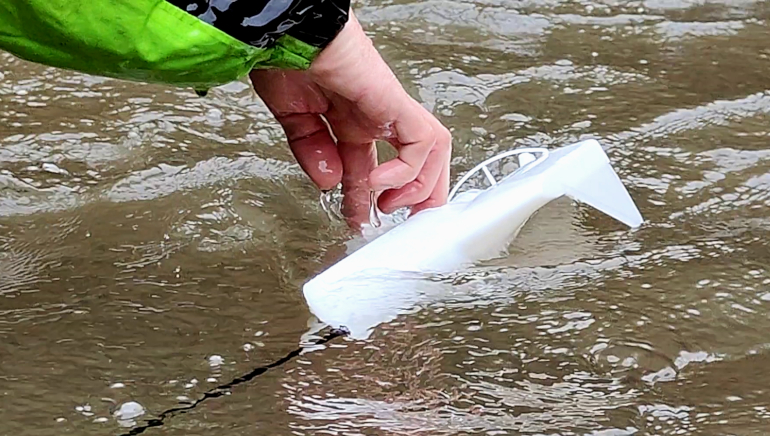

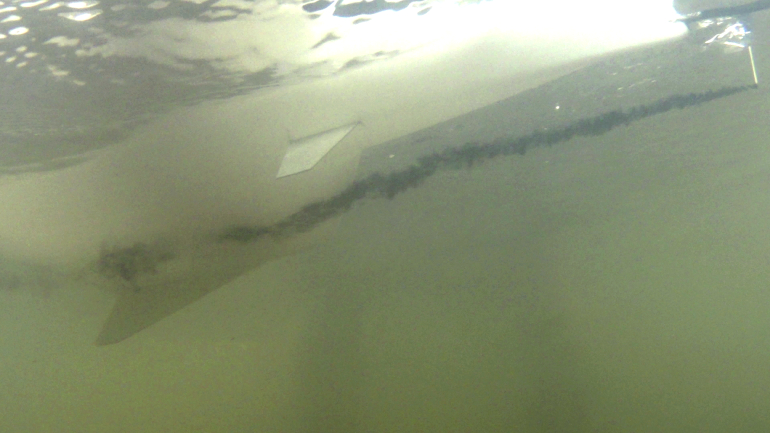

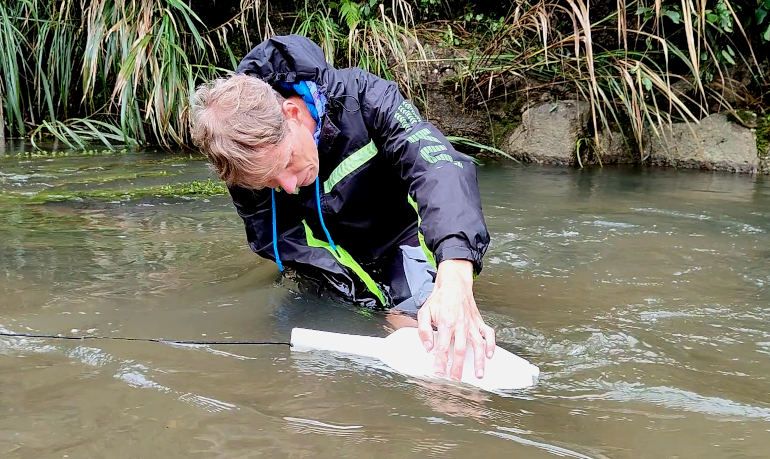

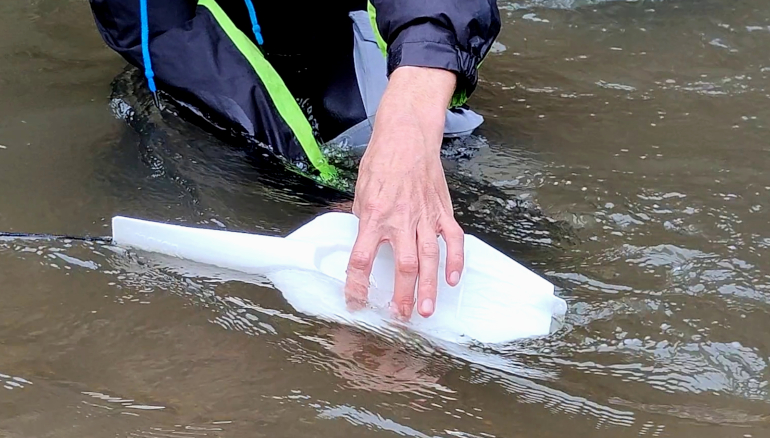

暂时只有设计图和 3D 模型。根据实验,在船体增加斜度的时候,走向会自动往上风拐,减少压力。生产时需要注意减少尾部的材料和重量,避免小风时船尾被吸下去。两边可能需要设计得更厚更高一点。

下载 Amaran2 的 3D 设计图: 下载 STL 文件

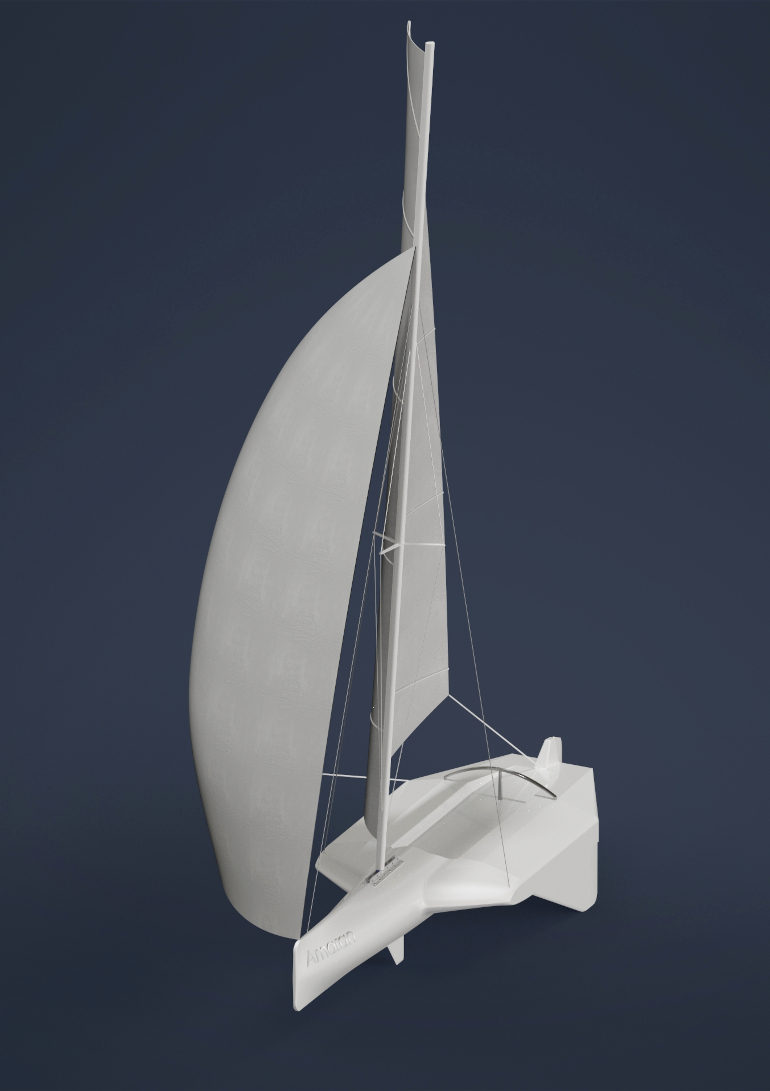

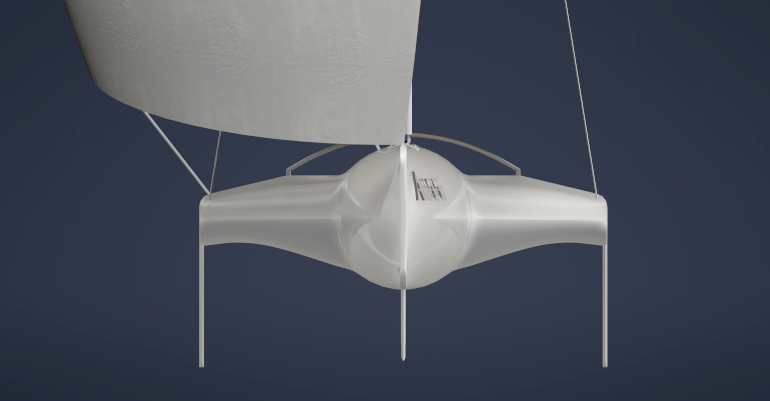

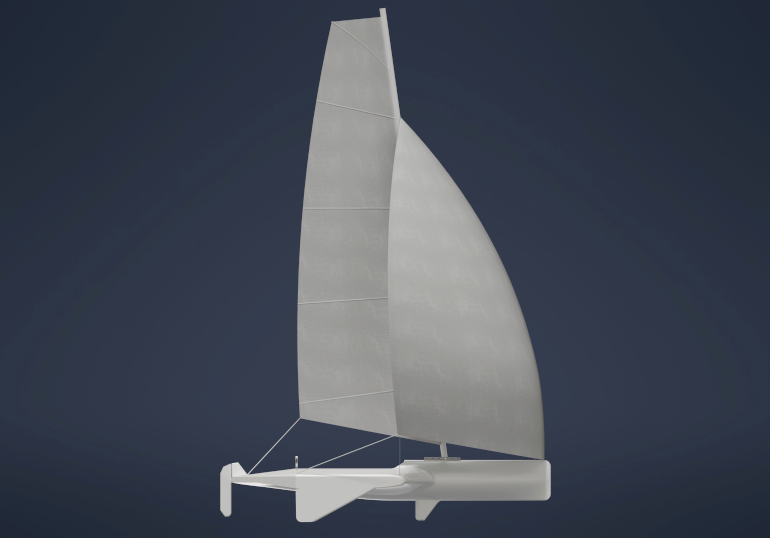

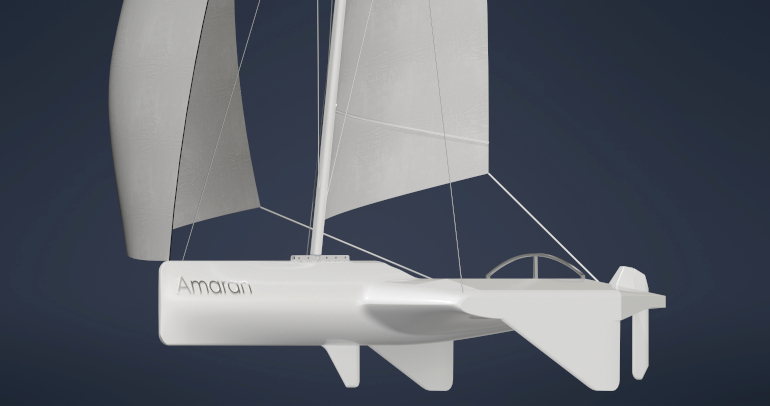

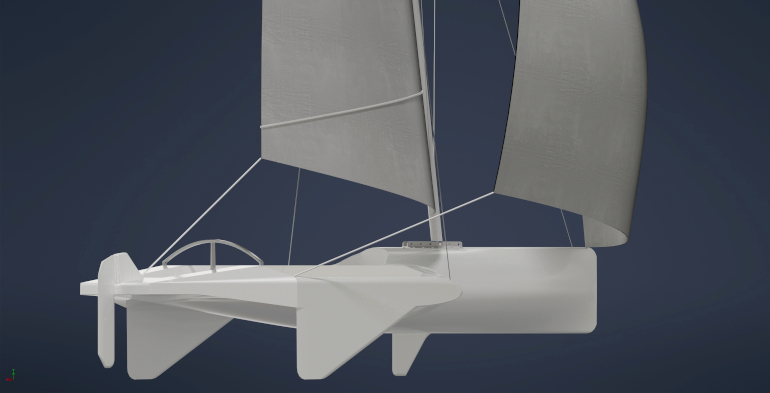

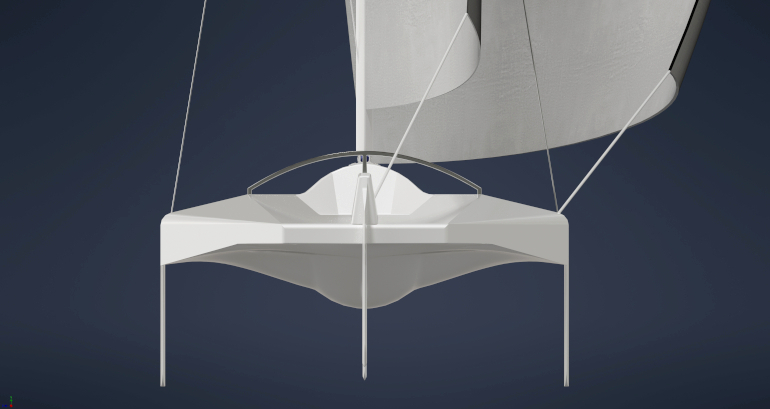

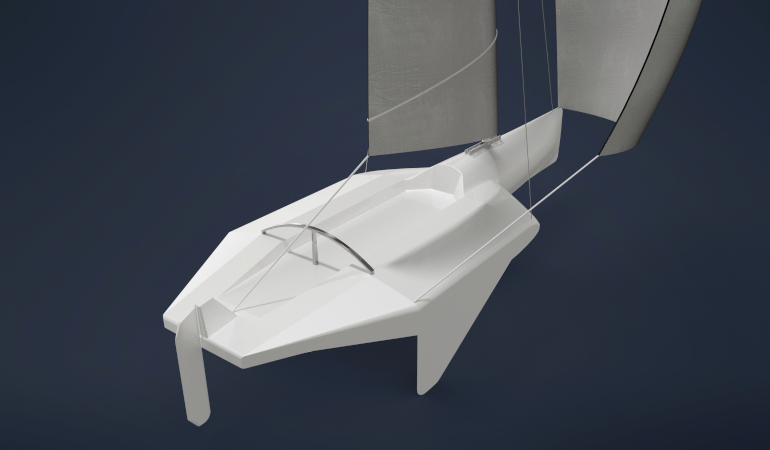

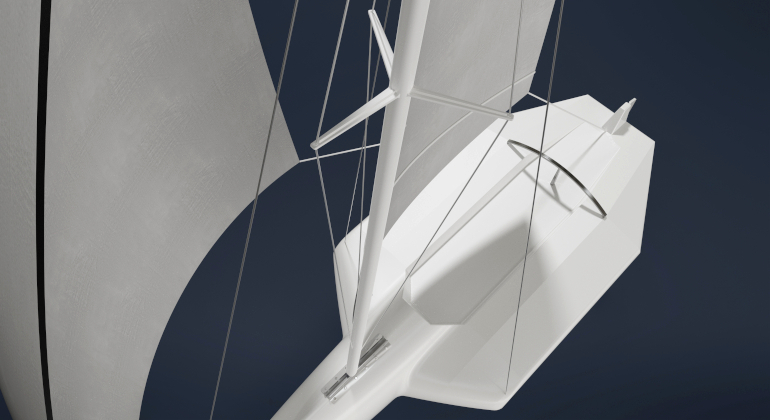

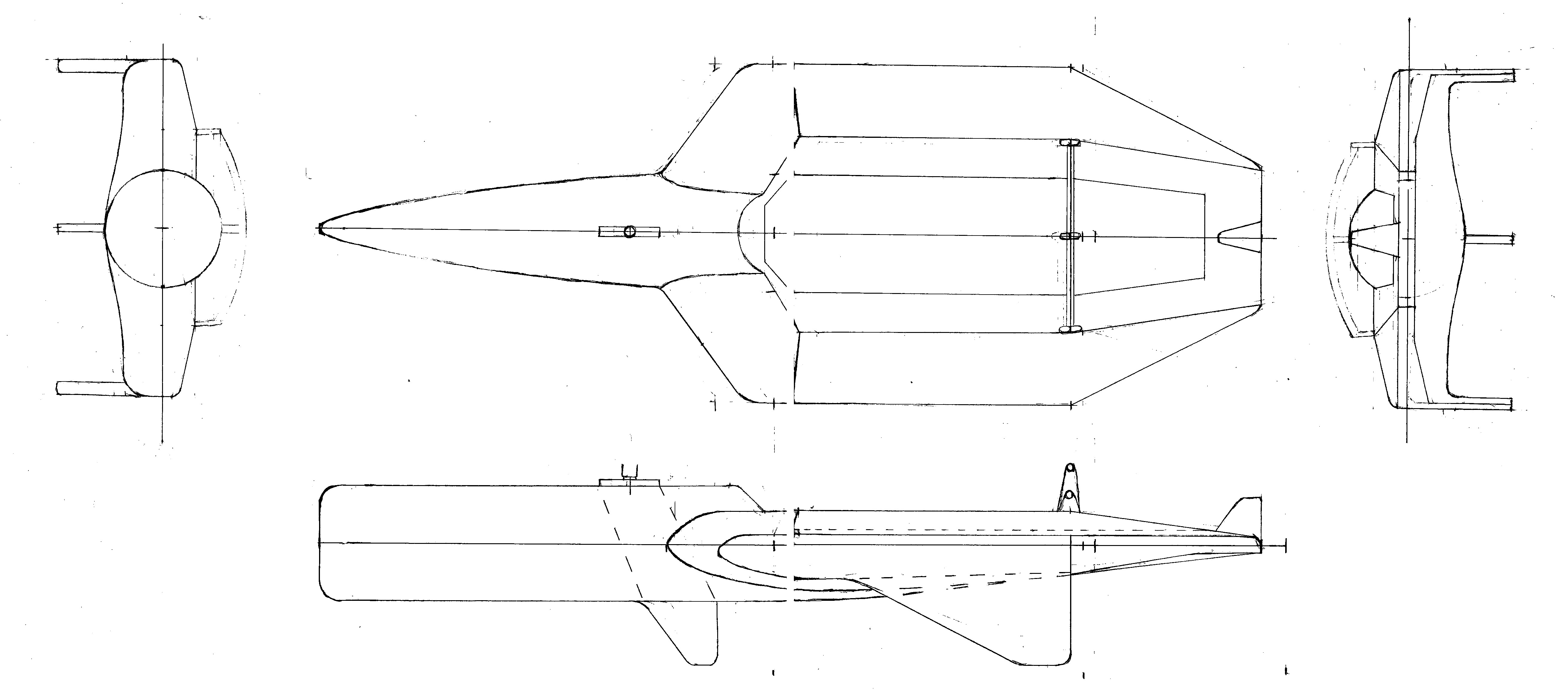

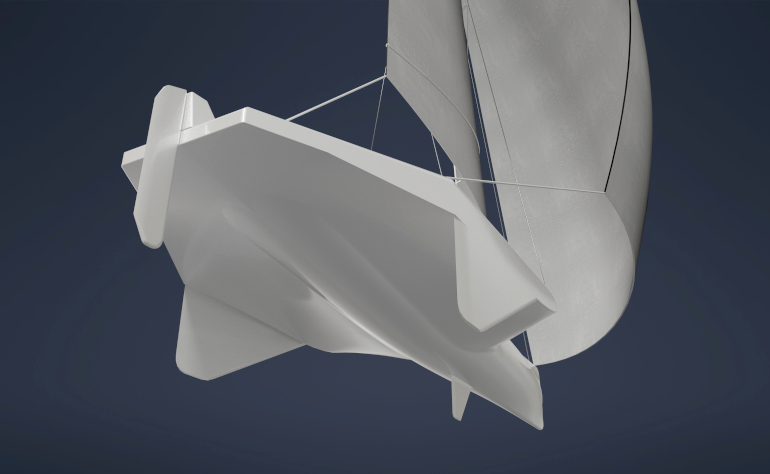

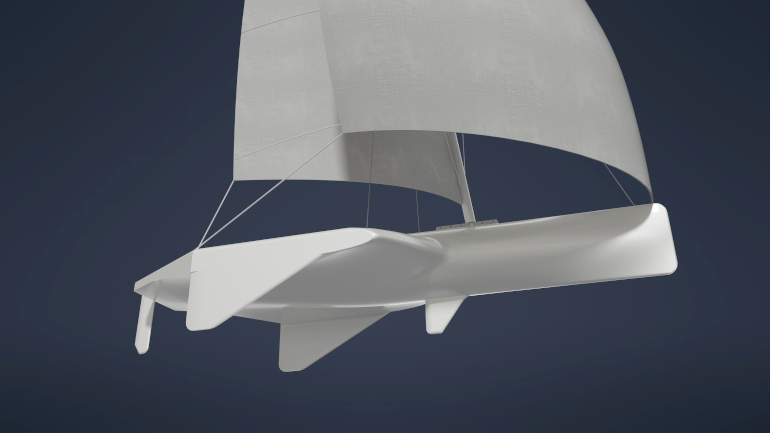

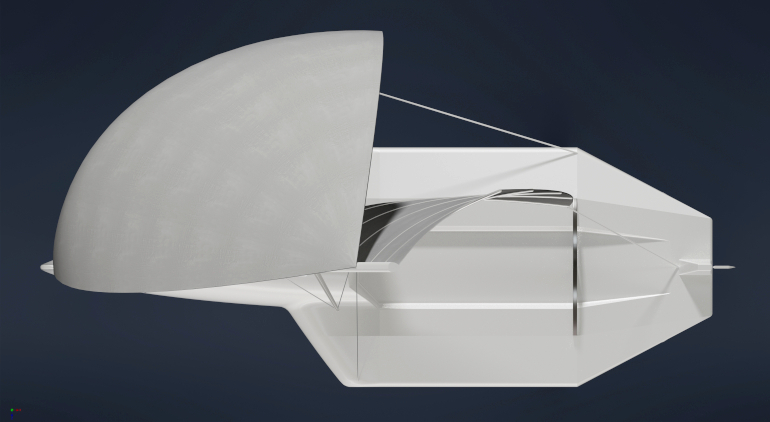

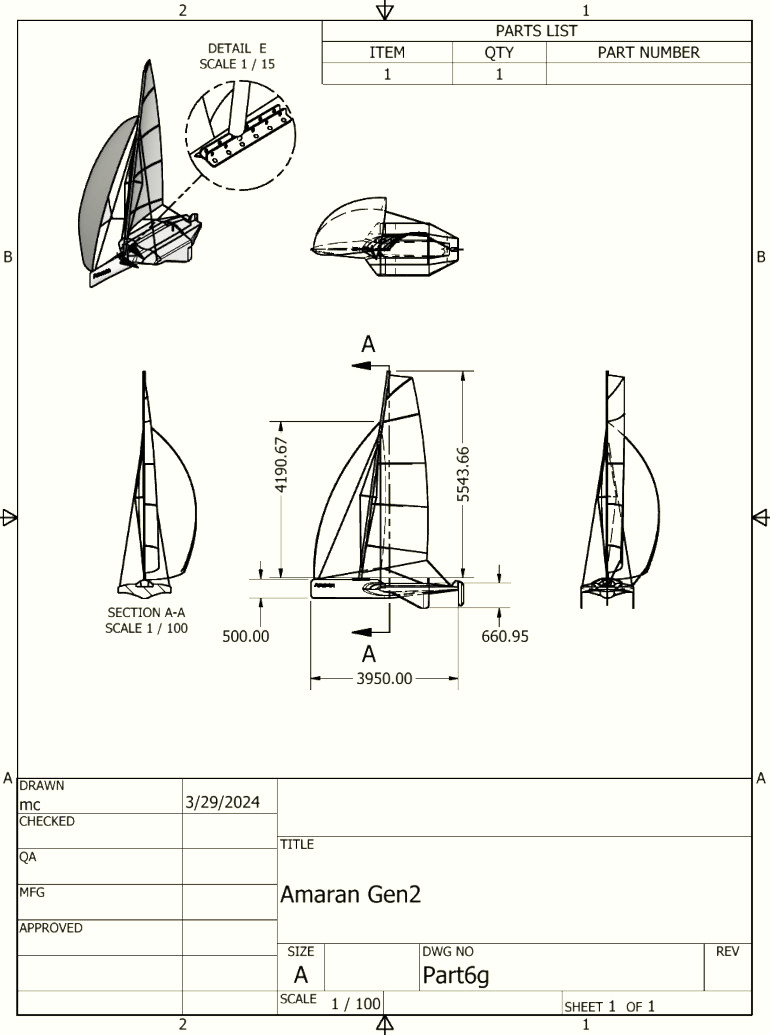

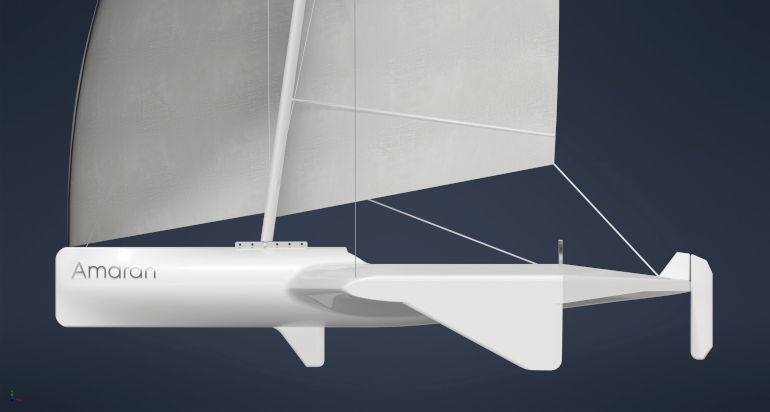

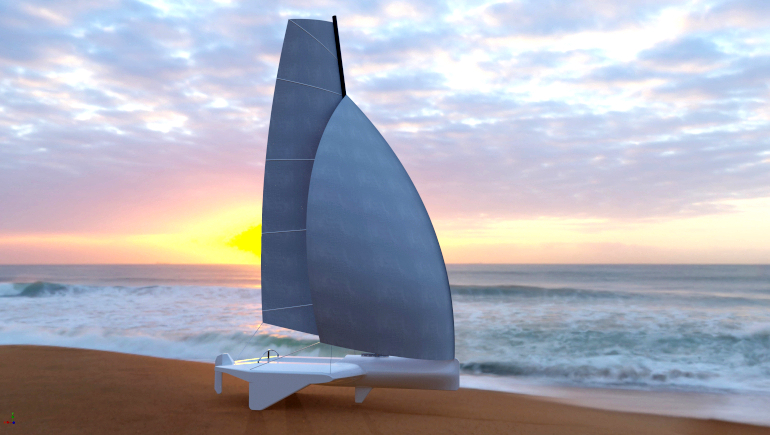

以上的 3D 图是我的朋友 Elvis Chan 帮我完成的。下面是我画的原图。

点图片可以放大设计图

我作为设计者,支持你自己制造你的 Amaran2。虽然,Amaran2 船是我设计的,但我并不想搞加盟或会员形式,也不想让信息、方法和资源本身赚到钱。我只想以开放性的形式提供船和训练活动设计的资源。

欢迎使用 Amaran2 船的人给我分享经验。请你把你的意见发给我的邮箱 meng_zhihe@163.com
